Коллектор отопления в частном доме: зачем он нужен и как работает

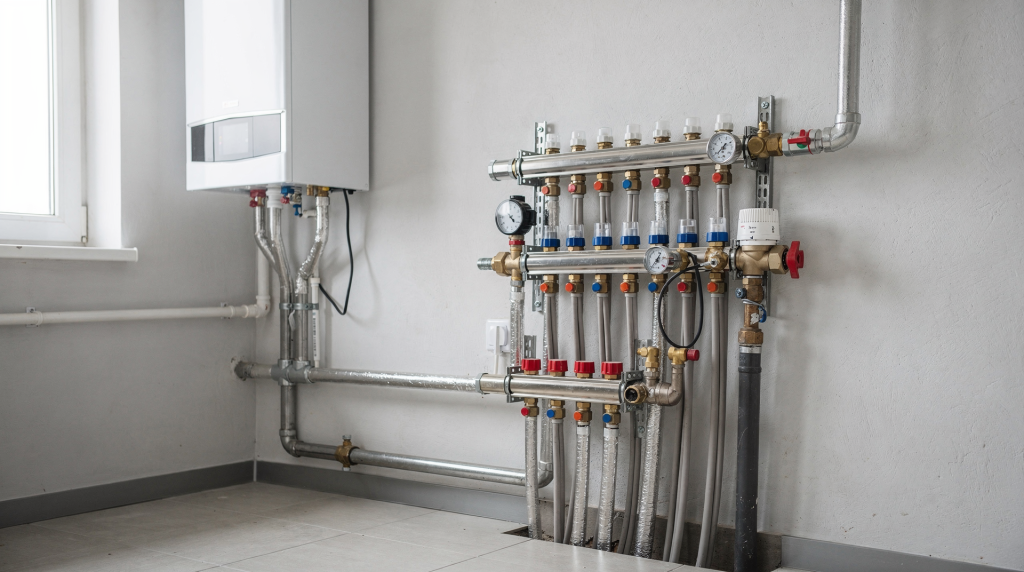

При проектировании отопления в частном доме рано или поздно встаёт вопрос: как равномерно подать теплоноситель на несколько независимых контуров — радиаторы на разных этажах, водяной тёплый пол, бойлер косвенного нагрева, а иногда ещё и теплообменник приточной вентиляции? Без грамотной гидравлической развязки даже самый мощный котёл не даст нужного комфорта: одни комнаты перегреты, другие едва тёплые, а любой перепад нагрузки превращается в головную боль. Инструмент, который решает эту задачу почти во всех современных системах, — коллектор отопления, или, как его чаще называют, «гребёнка».

В отличие от простых последовательных схем, коллекторная разводка делает каждый контур независимым. Это особенно критично для домов с разветвлённой планировкой и разнотипными потребителями тепла. Именно через коллектор можно задать разную температуру радиаторам и напольному отоплению, быстро отключить одну ветку при аварии и безболезненно добавить новые зоны через несколько лет. Мы, инженеры-практики, давно считаем коллектор сердцем гидравлики малоэтажного дома. Давайте детально разберём, как он устроен, какие типы бывают, в каких случаях без него не обойтись и на что обратить внимание при монтаже и интеграции с умным домом.

Что такое коллектор отопления и зачем он нужен

Коллектор отопления, или коллекторная группа, — это узел из двух параллельных труб (подающей и обратной) с рядом отводов, на каждом из которых стоит запорная и/или регулирующая арматура. Внешне это напоминает гребёнку: с одной стороны входит магистраль от котла, а с другой — множество трубок к контурам отопления. Подающая гребёнка распределяет горячий теплоноситель по потребителям, обратная собирает остывший и отправляет обратно в котел.

По сути, это гидравлический распределитель, который заменяет хаотичное тройниковое ветвление. Без него в системе с несколькими контурами невозможно добиться стабильной работы: закрытие одного радиатора или петли тёплого пола неизбежно влияло бы на все остальные, меняя расход и температуру. Коллектор развязывает контуры, позволяя каждому жить своей жизнью, и открывает дорогу к точной настройке под любые сценарии.

Основные функции коллектора отопления

1. Гидравлическая развязка контуров. Каждый контур — будь то радиаторы первого этажа, петли тёплого пола или бойлер — работает независимо. Если летом вы отключили радиаторы, остальные потребители даже не заметят этого. На практике без развязки перекрытие одной ветки вызывает скачки расхода в других, и насос может уйти в неоптимальный режим.
2. Точная балансировка системы. На каждом отводе (чаще на обратной гребёнке) стоят регулирующие клапаны, позволяющие настроить расход для каждого контура. Это критически важно для тёплого пола: лишние 3–4°C ощущаются ногами моментально. Я всегда советую модели с расходомерами на подающей стороне — по прозрачной колбе сразу видно, сколько литров в минуту идёт в каждую петлю, и настройка сводится к десяти минутам.
3. Упрощение обслуживания и эксплуатации. Все отводы собраны в одном месте, как правило — в специальном монтажном шкафу. Вы можете быстро проверить работу любого контура, перекрыть его без слива всей системы и при необходимости заменить сервопривод или прочистить клапан. Это превращает регулярное обслуживание в рутинную операцию, а не в стихийное бедствие.
4. Стабильность температуры в зонах. Благодаря независимости контуров можно поддерживать заданные значения в каждом помещении точно и без взаимного влияния. Котёл при этом работает с равномерной нагрузкой, без частых тактований из-за перераспределения потоков, а это прямой путь к экономии газа и ресурса оборудования.
5. Снижение общего гидравлического сопротивления. Грамотно подобранный диаметр коллектора и короткие локальные петли к контурам уменьшают потери напора по сравнению с разветвлённой тройниковой схемой. Насос затрачивает меньше электроэнергии, а система работает тише. Для домов с тепловыми насосами, где каждый процент эффективности на счету, это дополнительный бонус.

Когда коллектор отопления действительно нужен

Не для всякого дома гребёнка обязательна. Если у вас одноэтажный дом площадью до 80 м² с пятью-семью радиаторами, можно обойтись классической двухтрубной схемой или даже «ленинградкой», если грамотно подобраны диаметры. Но как только появляется несколько разнотипных потребителей тепла или разнесённые по высоте зоны, коллектор становится почти обязательным. Типичные сценарии, когда без него не обойтись:

• Дом с несколькими типами отопления. Радиаторы, тёплый пол, бойлер ГВС, а иногда и канальный доводчик вентиляции — каждому нужна своя температура и свой расход. Коллекторная группа со смесительными узлами подаёт каждому контуру теплоноситель с нужными параметрами.
• Разветвлённая планировка и два-три этажа. Без гидравлической развязки верхние этажи часто перегреваются из-за естественного гравитационного давления, а нижние недополучают тепло. Коллектор с балансировочными клапанами компенсирует разницу и выравнивает температурное поле.
• Повышенные требования к точности. Для тёплых полов нужна температура 25–35°C, для радиаторов — 55–70°C, для бойлера ГВС — до 75°C. Без коллектора с термостатическими головками или сервоприводами реализовать такие режимы в одной системе практически невозможно.
• Планирование умного дома. Коллекторная система изначально заточена под зонирование и автоматизацию: на каждый отвод можно установить сервопривод и управлять им от комнатного термостата, а в будущем — интегрировать в центральный контроллер.
• Необходимость в прецизионной балансировке. При использовании низкотемпературных источников (тепловой насос) допуски по расходам минимальны. Коллектор с настройкой на каждом отводе позволяет попасть в расчётные параметры без компромиссов.

Как работает коллектор отопления: принцип действия и гидравлика

Принцип работы опирается на простое правило: все контуры подключаются параллельно к общим подающему и обратному коллекторам. Теплоноситель от котла приходит в подающую гребёнку, равномерно распределяется по отводам и, пройдя через приборы отопления, возвращается в обратную гребёнку. Перепад давления на каждом контуре практически одинаков, поэтому закрытие или регулировка одного из них слабо сказывается на остальных — гидравлическая независимость в действии.

Основные элементы коллекторной группы

• Подающая гребёнка — труба с отводами, по которой горячий теплоноситель поступает в контуры. Обычно на отводах устанавливают расходомеры с поплавками для визуального контроля.
• Обратная гребёнка — собирает остывший теплоноситель и возвращает его в котёл. На обратных отводах монтируются регулировочные клапаны (ручные или под термоголовку/сервопривод).
• Запорно-регулирующая арматура — шаровые краны на входе и выходе группы, отсекающие клапаны на каждом отводе, воздухоотводчики на торцах гребёнок и сливные краны.
• Датчики температуры (опционально) — врезаются в гильзы или устанавливаются накладными термодатчиками, передают информацию контроллеру умного дома или служат для визуального контроля.
• Манометры — помогают контролировать давление и состояние системы. В сборе с насосной группой часто ставят пару манометров для визуальной оценки перепада.

Гидравлический процесс в коллекторной системе

1. Котёл нагревает теплоноситель, и насос подаёт его в подающую гребёнку коллектора.
2. Внутри подающей гребёнки поток разделяется по числу открытых отводов. Расход в каждой ветке определяется положением регулирующего клапана на обратной стороне и гидравлическим сопротивлением контура.
3. В контурах теплоноситель отдаёт тепло: радиатор остывает, петля тёплого пола греет стяжку, бойлер нагревает санитарную воду. Охлаждённая жидкость возвращается в обратную гребёнку.
4. Обратная гребёнка собирает все потоки и направляет общий возврат в котёл для повторного нагрева.

Почему коллектор обеспечивает стабильность

В тройниковой или последовательной схеме любой поворот регулирующего вентиля меняет сопротивление всей ветви и перераспределяет расход в соседних приборах. Коллекторная схема, по сути, лучевая: каждая ветка начинается и заканчивается на общих шинах, поэтому её гидравлическое воздействие на другие минимально. Перепад давления в гребёнках поддерживается насосом котла или отдельным насосом смесительного узла, а небольшие колебания расхода демпфируются объёмом самой гребёнки. Результат — постоянная температура в каждой зоне, стабильный расход и отсутствие «цепной реакции» при регулировке.

Пример работы коллектора в реальном доме

Возьмём двухэтажный дом 180 м². На первом этаже — радиаторы с рабочей температурой 65°C, на втором — водяной тёплый пол, ограниченный по нормам значением 28°C на ламинате. В подвале установлен бойлер косвенного нагрева, которому для быстрого заряда нужна подача 70°C. Все три контура подсоединены к общему коллектору. Радиаторный контур и бойлер питаются напрямую от котла через соответствующие отводы, а для тёплого пола на коллекторе смонтирован смесительный узел с трёхходовым клапаном, который подмешивает обратку, понижая температуру до безопасных 30°C. При этом, если в межсезонье радиаторы отключены, тёплый пол и бойлер продолжают работать без малейшего сбоя — именно такую независимость и даёт гребёнка. Я не раз настраивал подобные схемы: без коллектора добиться корректной работы трёх принципиально разных потребителей было бы крайне сложно, а с ним — всё наглядно и предсказуемо.

Типы коллекторов отопления: от простых до умных систем

Коллекторные группы различаются уровнем оснащения, материалом и возможностями автоматизации. Выбор напрямую зависит от сложности системы, требований к комфорту и бюджета. На реальных объектах я часто вижу ошибки, когда на систему с тёплыми полами ставят простейший коллектор, а потом мучаются с перетопами и переделками. Разберём основные категории.

1. Простые коллекторы (без регулировки)

По сути, это просто тройниковые сборки без возможности точной настройки расхода. Единственное, чем можно управлять, — шаровый кран на отводе (открыть/закрыть). Материал — обычно латунь или алюминий. Такие гребёнки хороши для малых систем с одним-двумя радиаторными контурами, где балансировка осуществляется на самих приборах, а разница температур не критична. Стоят недорого, монтируются за час, но для тёплого пола или современных систем автоматизации категорически не подходят.

2. Коллекторы с регулируемыми клапанами

На обратной гребёнке стоят вентили с возможностью плавной настройки проходного сечения. На подаче могут быть обычные запорные отводы или прозрачные расходомеры. Такой комплект уже позволяет провести гидравлическую балансировку: выставляете расчётный расход на каждой петле, и система работает предсказуемо. Это оптимальный выбор для бюджетных проектов с тёплым полом, где не планируется частая смена режимов. Важный нюанс: настройку нужно делать аккуратно и фиксировать ограничительными кольцами, иначе от вибрации настройка может сбиться.

3. Коллекторы с термостатическими головками

На обратной гребёнке устанавливаются термостатические клапаны с выносными датчиками температуры (как правило, накладными на трубу или с капиллярным датчиком в полу). При достижении заданной температуры головка перекрывает подачу в контур. Регулировка происходит автоматически и без электричества. Идеальное решение для водяных тёплых полов, когда не нужна сложная автоматика по зонам. Но учтите, что при жёсткой воде клапаны склонны к заклиниванию, поэтому обязательна водоподготовка и периодическое обслуживание.

4. Умные коллекторы с электронным управлением

На обратную гребёнку монтируются термоэлектрические сервоприводы (обычно 24 В или 230 В), которые управляются от центрального контроллера по сигналам комнатных термостатов или заданным программам. Система может быть проводной (KNX, Modbus, «сухой контакт») или беспроводной. Интеграция с умным домом позволяет задавать расписание, снижать температуру в неиспользуемых зонах, реализовать защиту от замерзания и получать уведомления об авариях. Расходы выше, монтаж сложнее — нужно прокладывать кабели питания и управления, ставить блок реле. Но для домов с 5+ зонами это уже не роскошь, а инструмент реального ресурсосбережения.

Сравнительная таблица типов коллекторов

Как выбрать тип коллектора для вашего дома

Исходите из конкретных условий, а не из желания «чтобы подешевле» или «чтоб уж по максимуму». Вот ключевые критерии:

• Количество контуров. До двух – может хватить простого или с ручной настройкой. От трёх – рекомендую хотя бы регулируемые клапаны, чтобы избежать хаоса. Если контуров больше четырёх, автоматика окупается удобством эксплуатации.
• Требования к точности. Для тёплых полов разница в 1–2°C уже чувствуется. Здесь либо термоголовки, либо сервоприводы. Радиаторные системы прощают больший разброс.
• Планирование умного дома. Если хотите в будущем управлять климатом со смартфона, имеет смысл сразу брать коллектор с сервоприводами и стандартным посадочным местом M30x1.5 – так вы не попадёте на двойные расходы при переходе к автоматике.
• Бюджет. Не экономьте на материале гребёнки: латунь с никелем служит десятилетиями, алюминий же при малейшем контакте с гликолевой смесью может начать разрушаться. Нержавейка – практически вечный вариант, но ощутимо дороже.
• Сложность монтажа. Электронные системы требуют прокладки кабелей, установки распределительных коробок и защитного зануления. Если не готовы к дополнительным строительным работам, возьмите термостатические головки – они почти не требуют электрики.

Типовые ошибки при выборе коллектора

1. Установка простого коллектора на систему с тёплыми полами. В итоге температура неконтролируемо растёт, стяжка перегревается, паркет деформируется. Исправление стоит дороже, чем сразу купленный смесительный узел и регулирующая арматура.
2. Неучёт реального количества контуров. Забывают про полотенцесушитель, тёплые полы в санузлах, летний контур подогрева бассейна. Потом приходится городить дополнительные гребёнки через гидрострелку, нарушая гидравлику.
3. Игнорирование возможности автоматизации в будущем. Покупают коллектор без стандартизированных мест под сервоприводы, а через год хотят умный дом. Приходится менять всю группу, переплачивая за монтаж.
4. Неправильный расчёт диаметра труб. Слишком маленький диаметр вызывает шум и падение мощности, слишком большой – бесполезное удорожание и снижение скорости, ведущее к завоздушиванию. Для частных домов чаще всего оправданны коллекторы с условным проходом DN20–DN25.

Как подобрать коллектор отопления: расчеты, диаметры и количество отводов

Подбор коллектора – это не поход в магазин с мыслью «дайте на четыре выхода». Это инженерная задача, от решения которой зависит баланс и долговечность всей системы. Не раз сталкивался с ситуацией, когда гребёнка с резьбой ½″ устанавливалась на контуры из 16 мм труб: внутренний диаметр отвода составлял всего около 12 мм, создавая ненужное местное сопротивление. Дальше разберём по шагам, как избежать подобных просчётов.

1. Определение количества отводов

Каждый независимый контур требует отдельной пары «подача+обратка». Считаем: все радиаторные ветки (если радиаторы не зацеплены последовательно), каждая петля тёплого пола, бойлер ГВС, теплообменник приточной вентиляции, полотенцесушитель с отдельной регулировкой. Практический совет: заложите 1–2 резервных отвода с заглушками — не раз выручало при последующей достройке мансарды или подключении дополнительного контура. Но помните, что незадействованные отводы нужно закрывать, иначе в них может скапливаться воздух.

2. Расчет диаметра труб

Диаметр подающей и обратной гребёнок подбирается исходя из суммарного расхода теплоносителя. Ориентировочная формула для цилиндрического сечения:

D = √(Q / (π × v)), где Q – объёмный расход (м³/с), v – скорость потока (рекомендуется 0,5–0,7 м/с в коллекторе).

Для типового коттеджа 150–250 м² с тремя–пятью контурами суммарный расход редко превышает 1,5 м³/ч. При скорости 0,6 м/с внутренний диаметр подающей трубы получается около 25 мм. Поэтому для большинства домов я использую коллекторы с DN25 (нар резьба 1″). Если дом большой (более 300 м²) и используется мощный насос, лучше сразу брать DN32, чтобы избежать шума и излишнего сопротивления. Отводы для контуров обычно ¾″ или ½″ евроконус, что соответствует трубам 16 мм или 20 мм. Следите, чтобы внутренний проход отвода был не меньше сечения присоединяемой трубы.

3. Гидравлические расчеты

Мало знать рабочее давление (1,5–3 бара). Нужно убедиться, что располагаемый напор насоса перекроет потери в самой длинной петле. При коллекторной лучевой разводке общие потери складываются из сопротивления котла, магистрали до коллектора, самой гребёнки и контура. Для быстрой оценки можно использовать готовые таблицы из DIN EN 12828, но я на объектах всегда замеряю перепад давления на полностью открытом контуре и сравниваю с напорной характеристикой насоса. Если характеристики насоса не хватает, дальние петли будут недогретыми даже при правильно сбалансированной системе.

4. Выбор материала коллектора

• Нержавеющая сталь (AISI 304 или 316). Максимальная коррозионная стойкость, долгий срок службы, совместимость с любыми теплоносителями. Цена высокая, но оправдана в системах с постоянным гликолевым наполнением.
• Латунь CW617N с никелевым покрытием. Надёжна, недорога, широко распространена. Но с гликолями надо быть осторожнее: некоторые ингибиторы могут вступать в реакцию с латунью. В водяных системах работает десятилетиями.
• Алюминий и пластик. Дешёвые, лёгкие, но склонны к деформации при перепадах температур и механически слабее. Я не рекомендую их для долговременной эксплуатации в жилом доме, разве что для временных построек.

5. Учет требований к системе

• Температурный режим: есть тёплые полы — обязателен узел подмеса или коллектор с термостатическим ограничением температуры.
• Автоматизация: планируете умный дом — выбирайте модель с посадочными местами M30x1.5 и заранее проложите линии питания и управления.
• Балансировка: для тонкой настройки берите коллекторы с расходомерами на подаче и регулировочными клапанами на обратке.
• Расширение в будущем: если дом ещё не завершён, заложите гребёнку с запасом по числу выходов.

Чек-лист для подбора коллектора

1. Пересчитайте все существующие и планируемые контуры, включая скрытые (полотенцесушители, тепловые завесы).
2. Определите тепловую нагрузку каждого контура и переведите её в расход: G = Q / (c · Δt).
3. По суммарному расходу выберите диаметр гребёнки, убедитесь, что отводы не заужают сечение.
4. Выберите материал, учитывая химический состав теплоносителя (вода или гликоль).
5. Если в системе есть тёплый пол, отдавайте предпочтение коллекторам с возможностью термостатирования и расходомерами.
6. Заложите резерв на 1–2 выхода и проверьте совместимость с возможными сервоприводами.

Типовые ошибки при подборе коллектора

1. Покупка коллектора с числом отводов «впритык» к количеству контуров — потом приходится добавлять дополнительный, сбивая гидравлический баланс.
2. Игнорирование диаметра условного прохода — при большом расходе и малом проходном сечении шум и кавитация гарантированы.
3. Выбор материала без учёта теплоносителя — латунь может пострадать от агрессивных компонентов антифриза, если не проверена совместимость.
4. Отсутствие резерва под автоматику — недорогой коллектор без адаптеров для сервоприводов не позволит позже автоматизировать систему без замены.

Монтаж коллектора отопления: пошаговая инструкция и важные нюансы

Установка коллектора — операция, где досадные мелочи оборачиваются серьёзными проблемами. Я всегда настаиваю на том, чтобы коллекторный шкаф размещался в отапливаемом помещении: в холодном подвале металлические части будут конденсировать влагу, корродировать, а автоматика может сбоить. Место должно быть легкодоступным для осмотра и обслуживания. Итак, по шагам.

Шаг 1: Подготовка места и инструментов

Инструменты: труборез или ножницы для сшитого полиэтилена, динамометрический ключ для затяжки накидных гаек (чтобы не пережать и не сорвать резьбу), калибратор для выравнивания внутреннего диаметра трубы, уровень, рулетка, набор гаечных ключей. Материалы: лён и паста или анаэробный герметик для резьбовых соединений (кроме евроконусов — там резиновое кольцо), фитинги под используемый тип труб, крепёж к стене. Заранее продумайте подводку питания 220В и линий слаботочки, если коллектор будет с сервоприводами.

Шаг 2: Установка коллектора

Коллекторная группа должна висеть строго горизонтально, иначе автоматические воздухоотводчики не будут нормально функционировать. Крепите через виброизоляционные прокладки, чтобы снизить передачу шума от насоса на строительные конструкции. Минимальные отступы от стен и дна шкафа — 150 мм для удобного подключения труб. На подающей и обратной магистралях обязательно поставьте шаровые краны с накидными гайками и фильтр-грязевик на подаче. Это многократно упростит обслуживание.

Шаг 3: Подключение контуров

Контуры подключаются через евроконусы (для PEX и металлопластика) или компрессионные/пресс-фитинги. Следите, чтобы подача и обратка не перепутались — обычно подача сверху, но смотрите маркировку. На обратных отводах устанавливаются регулирующие клапаны или термоголовки; на подающих — расходомеры. После опрессовки труб каждое соединение подтягивается рекомендованным моментом. Не используйте лён или фум на конусных соединениях — там работает резиновый уплотнитель.

Шаг 4: Балансировка системы

Первичная настройка проводится при запуске. Удобнее всего смотреть на показания расходомеров: выставляете расчётный расход для каждого контура, ориентируясь на тепловую нагрузку и рекомендованный перепад температур (для тёплого пола — 5–7°C). После выставления всех значений затяните контрящие гайки, чтобы вибрация не сбила настройку. При отсутствии расходомеров ориентируйтесь на перепад температур между подачей и обраткой, добиваясь равномерного прогрева.

Шаг 5: Проверка системы

Заполните систему теплоносителем, стравите воздух через ручные или автоматические воздухоотводчики на торцах гребёнок. Подайте рабочее давление и осмотрите все соединения. Запустите циркуляцию на всех контурах и дайте проработать сутки, после чего повторно удалите воздух. Убедитесь, что в режиме максимальной нагрузки давления и температуры не выходят за проектные значения. Только после этого можно считать монтаж завершённым.

Важные нюансы монтажа

Если коллектор обслуживает контуры с разными температурами (радиаторы и тёплый пол), смесительный узел с трёхходовым клапаном монтируется либо на самом коллекторе, либо до него. На подачу в контур тёплого пола обязательно ставьте термостатический ограничитель, настроенный максимум на 50°C, чтобы защитить стяжку и покрытие. В системах с тепловым насосом коллекторные группы часто собираются в паре с гидрострелкой или буферной ёмкостью — не пренебрегайте этой связкой, иначе насос низкотемпературного источника не сможет преодолеть сопротивление вторичных контуров. И ещё: все неиспользуемые отводы закрывайте заглушками, иначе там будет собираться воздух и грязь.

Типовые ошибки при монтаже

1. Установка в неотапливаемом помещении без теплоизоляции — конденсат, коррозия фитингов и крепежа, сбои электроники.
2. Применение льна или ФУМ-ленты на евроконусах — разрушает посадочное место, провоцирует течь.
3. Отсутствие воздухоотводчиков и спускников — воздух гуляет по системе, вызывая шум и блокируя циркуляцию.
4. Малый диаметр подводящих труб — заужение провоцирует падение мощности и шум в обвязке.
5. Жёсткое крепление контуров к коллектору без разгрузочных петель — температурные расширения могут расшатать соединения и привести к протечкам.

Балансировка системы с коллектором: как настроить и избежать проблем

Даже самый дорогой коллектор с сервоприводами не обеспечит комфорт, если не выполнена первичная гидравлическая балансировка. Это процесс настройки расходов по контурам, чтобы в каждое помещение поступало ровно столько тепла, сколько требуется, без перекосов. Ошибка многих владельцев — вера в то, что автоматика сама всё отрегулирует. Но термостатические головки и сервоприводы выполняют корректирующую функцию, а базовый поток должен быть уже настроен вручную. Иначе головка почти всё время будет открыта или, наоборот, постоянно «хлопать», а это ведёт к усталости клапана и скачкам температуры.

Что такое балансировка системы

Балансировка — это обеспечение расчётного расхода через каждый отопительный прибор путём настройки гидравлического сопротивления регулирующих клапанов. При коллекторной разводке задача сводится к тому, чтобы на каждом отводе выставить такое проходное сечение вентиля, при котором через контур пойдёт проектный расход. Правильно отбалансированная система работает устойчиво и позволяет котлу выходить на номинальный КПД.

Инструменты для балансировки

В идеале — ультразвуковой расходомер с накладными датчиками и прецизионные манометры для измерения перепада давления на клапане. В бытовых условиях подавляющее большинство работ выполняется с помощью встроенных в коллектор расходомеров (поплавковых) и двух термометров (на подаче и обратке каждого контура). Полезен лазерный пирометр для быстрого контроля температуры поверхности пола или радиаторов.

Пошаговая инструкция балансировки

1. Открыть все регулирующие клапаны на коллекторе полностью, запустить систему.
2. Прогреть контуры до установившегося режима.
3. Измерить перепад температур на входе и выходе каждой петли/ветки. Для тёплого пола рекомендованная Δt = 5–7°C, для радиаторов — 10–15°C.
4. Если перепад больше расчётного — расход недостаточен, нужно приоткрыть клапан; если меньше — прикрыть, добавив сопротивления.
5. После регулировки одного контура переходить к следующему, периодически возвращаясь к уже настроенным, чтобы компенсировать взаимное влияние.
6. Зафиксировать положения вентилей контргайками или ограничительными кольцами.

Типовые проблемы при балансировке

Наиболее частый случай — петли тёплого пола разной длины. Короткая пропускает слишком много теплоносителя, длинная — недогревает. Решается прикрытием короткой петли. Если разница в длине превышает 30–40%, возможно, обычной регулировкой не обойтись — придётся либо переукладывать петли, либо ставить на длинные ветки дополнительный насосный узел. Другая беда: воздушная пробка в одном контуре имитирует недогрев. Перед балансировкой обязательно тщательно развоздушить систему.

Как избежать проблем при балансировке

• Используйте расходомеры, они превращают процесс из угадывания в точную науку.
• Перед настройкой проверьте состояние фильтров и чистоту настройки клапанов.
• Не пытайтесь идеально выровнять температуры во всех контурах — допуск ±1–2°C вполне приемлем.
• При сложной планировке или больших перепадах длин петель воспользуйтесь расчётом в специализированной программе, чтобы заранее знать уставки клапанов.
• Если не хватает опыта, привлеките инженера-пусконаладчика — повторная балансировка всегда дешевле, чем бесконечные жалобы на холодные углы.

Коллектор отопления и умный дом: интеграция с автоматизацией

Коллектор — идеальная точка интеграции для автоматизации климата. Именно здесь физически сходятся все контуры, и установка сервоприводов с контроллером превращает гребёнку в исполнительный орган умного дома. Но я не устану повторять: наивно думать, что «накрутил сервоприводы и всё заработало». Нужна система с обратной связью, учитывающая инерционность бетонной стяжки и теплоёмкость здания, иначе вы получите перерегулирование и дискомфорт.

Как умный коллектор работает с умным домом

На обратные отводы коллектора устанавливаются термоэлектрические сервоприводы (нормально открытые или закрытые), подключённые к блоку реле. Контроллер (например, на базе Wiren Board, Arduino с соответствующими шилдами или фирменные модули типа Uponor Smatrix) получает данные от комнатных термостатов, датчиков температуры пола и погодного регулятора. По заданному алгоритму он открывает/закрывает подачу в контуры, придерживаясь расписания и удерживая заданную температуру. Интеграция с общей экосистемой Home Assistant, OpenHAB или KNX реализуется через MQTT, Modbus RTU или IP. Это позволяет создавать сценарии: «никого нет дома — все зоны на дежурный режим 17°C», «ночной тариф — усиленный прогрев аккумулирующих конструкций».

Преимущества интеграции с умным домом

• Повышение комфорта. Температура в каждой комнате автоматически поддерживается на нужном уровне, вне зависимости от солнечной активности или количества людей.
• Экономия энергии. Система не греет пустые помещения и снижает мощность в переходные часы. Практика показывает 10–20% снижения теплопотребления.
• Безопасность. Датчик протечки может через контроллер перекрыть подачу на коллектор, а функция защиты от замерзания не даст трубам лопнуть в отсутствие хозяев.
• Интеграция с другими системами. Умный коллектор может работать в связке с рольставнями, кондиционерами и вентиляцией, реализуя единый климат-контроль.

Как выбрать умный коллектор для умного дома

Обратите внимание на тип сервоприводов: нормально открытые (при пропадании питания остаются открытыми) предпочтительнее в районах с нестабильным электроснабжением, чтобы не допустить заморозки системы. Проверьте совместимость посадочного места (стандарт M30x1.5) и рабочего напряжения (24 В AC/DC или 230 В). Убедитесь, что выбранный контроллер поддерживает необходимое количество зон и протоколов связи для интеграции в ваш «умный дом». И главное — заранее спроектируйте логику регулирования с учётом тепловой инерции: для тёплого пола время реакции может составлять часы, поэтому алгоритмы ПИД-регулирования или хотя бы широкий гистерезис обязательны.

Типовые ошибки при интеграции с умным домом

1. Программирование без учёта инерции — сервоприводы «играют», температура скачет, а комфорт нулевой.
2. Неправильный подбор источника питания — слабый блок питания вызывает одновременное отключение всех приводов в момент старта.
3. Использование коллектора без ручной балансировки, полагаясь только на автоматику — клапаны работают на пределе, сокращая ресурс.
4. Отсутствие защиты от замерзания в алгоритмах — при отключении электричества зимой система может выйти из строя. Всегда зашивайте предупредительные скрипты.

FAQ: Часто задаваемые вопросы о коллекторе отопления

1. Нужен ли коллектор отопления в маленьком доме?

В доме до 80 м² с одним контуром (только радиаторы) коллектор избыточен — проще двухтрубная или даже однотрубная схема. Но если появляются два разных типа потребителей (радиаторы и тёплый пол), коллектор становится необходим для развязки и задания разных температур. Я в небольших коттеджах часто ставлю гребёнку на 2–3 выхода, потому что она окупается удобством настройки и возможностью модернизации без переделки всей разводки.

2. Можно ли обойтись без коллектора, если есть несколько контуров?

Технически можно, но без гидравлической развязки система будет работать нестабильно: перекрытие одного контура повлияет на все остальные, возникнут перепады давления и температуры. Для комфортной и управляемой работы разнотипных контуров коллектор с регулирующими элементами — практически обязательное решение. В долгосрочной перспективе попытки сэкономить на гребёнке выливаются в дополнительные затраты на настройку и дискомфорт.

3. Какой диаметр труб нужен для коллектора?

Диаметр зависит от суммарного расхода теплоносителя. Для большинства домов площадью до 250 м² подходит коллектор с условным проходом DN25 (внутренний диаметр около 25 мм). При больших объёмах и протяжённых магистралях имеет смысл взять DN32. Отводы к контурам обычно выполняются на резьбе ¾″ или ½″ под общеупотребительные трубы 16 мм или 20 мм. Всегда сверяйтесь с расчётом, чтобы не создать узкое место.

4. Можно ли установить коллектор самостоятельно?

Если у вас есть опыт сантехнических работ и понимание гидравлики, установить коллектор своими руками вполне реально. Но требуются аккуратность, правильный инструмент (динамометрический ключ, калибратор) и чёткое следование инструкции. Однако первичная балансировка и настройка автоматики часто требуют опыта. Если сомневаетесь, лучше пригласить специалиста хотя бы на этап пусконаладки — это дешевле, чем исправлять ошибки потом.

5. Как часто нужно балансировать систему с коллектором?

Полная балансировка выполняется после монтажа и повторно после любых серьёзных изменений (замена котла, добавление контуров). В процессе эксплуатации достаточно раз в год, перед отопительным сезоном, проверять показания расходомеров и температурные перепады. При стабильной работе системы и качественном теплоносителе настройка держится годами, если регулировочные вентили были надёжно зафиксированы.

6. Можно ли интегрировать коллектор с умным домом?

Да, современные коллекторные группы с сервоприводами и контроллерами легко интегрируются в системы автоматизации. Главное — выбрать оборудование с открытыми протоколами (Modbus, MQTT, KNX) и заранее проложить необходимые кабели. Тогда вы получите полноценное зонирование климата с удалённым управлением и программируемыми сценариями.

7. Что делать, если в одном контуре температура выше, чем в других?

В первую очередь проверьте балансировку — скорее всего, на этом контуре открыт слишком большой расход. Через регулирующий клапан уменьшите поток теплоносителя до выравнивания перепада температур. Если настройка не помогает, проверьте, нет ли воздушной пробки, и убедитесь, что длина петли не слишком мала по сравнению с другими. В крайнем случае можно добавить термостатическую головку или сервопривод на этот контур для автоматического поддержания верхнего предела. В долгой практике не раз сталкивался, что проблема решается элементарным прикрытием балансировочного вентиля на гребёнке — и система начинает дышать ровно во всех зонах.
