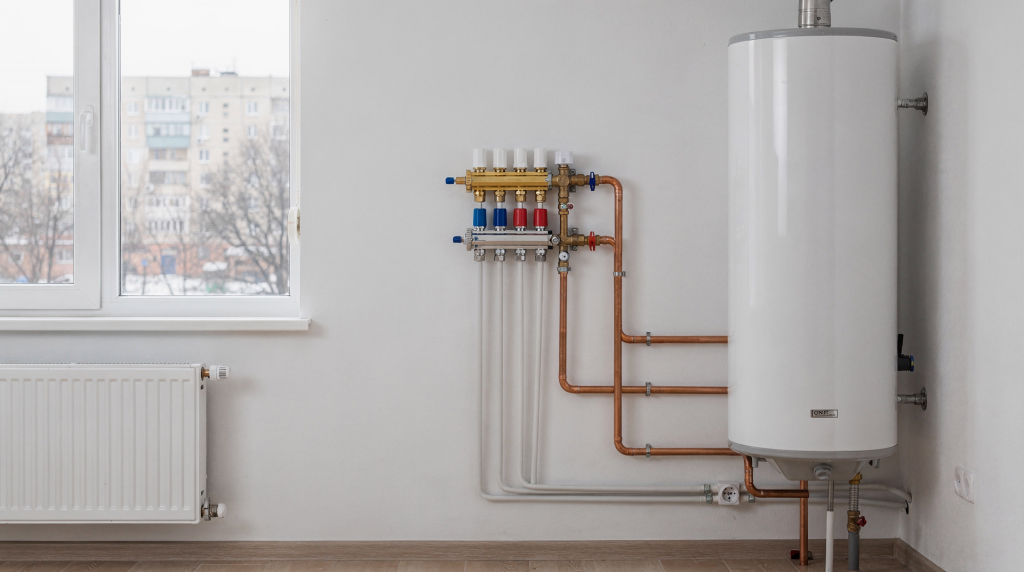

Интеграция отопления и горячего водоснабжения в одну систему управления

Когда вы проектируете инженерные системы дома, первое искушение — развести водопровод и отопление по разным логическим углам. Вода — это сантехника, тепло — это радиаторы и теплые полы. Такой подход понятен: исторически этими направлениями занимались разные специалисты, разное оборудование, разные монтажные бригады. Но в тот момент, когда дом должен стать по-настоящему умным, эти две системы обязаны работать в одной логике, иначе вы получите конфликт режимов, перерасход газа или электричества и сценарии автоматизации, которые либо не работают, либо создают больше проблем, чем решают.

Речь не о том, чтобы просто подключить все устройства к одному хабу. Интеграция отопления и горячего водоснабжения — это вопрос гидравлической совместимости, физики теплообмена и корректной приоритизации нагрузок. Датчики протечек, умные клапаны, насосные группы — все это имеет смысл только тогда, когда контроллер понимает, что происходит в каждой точке системы в конкретный момент времени.

Если вы готовы разобраться в схемотехнике, типовых ошибках и практической настройке интеграции — здесь будет инженерный разговор без маркетинговых упрощений.

Почему раздельное управление отоплением и ГВС — это проблема прошлого

Формально раздельное управление существовало десятилетиями и всех устраивало — пока электричество и газ были дешевыми, а об автоматическом отключении воды при протечке мало кто задумывался. Сегодня ситуация изменилась кардинально. Ресурсы дорожают, требования к безопасности выросли, а владельцы домов хотят не просто тепло и воду, а продуманные сценарии, от которых зависит реальный комфорт. И вот тут раздельная логика начинает давать сбои.

Конфликт термодинамических режимов

Это не теоретическая проблема, а физика, которую вы почувствуете буквально ногами на теплом полу или рукой под краном. Теплым полам нужен теплоноситель с температурой 35–45 °C — выше уже дискомфорт и риск деформации напольных покрытий. Бойлер косвенного нагрева требует 60–70 °C на входе, иначе вода не достигнет безопасной для гигиены температуры, а в накопителе начнут создаваться условия для размножения бактерий, включая легионеллу.

Если котел работает с одной фиксированной температурой подачи, инженерный конфликт неизбежен. Либо вы ставите 60–70 °C, и тогда теплые полы перегреваются с необходимостью постоянного подмеса холодной воды через байпас или смесительный узел, что снижает эффективность системы и усложняет регулировку. Либо вы ставите 45 °C в угоду теплым полам — и бойлер никогда не выйдет на номинальный режим, а горячая вода будет откровенно тепловатой. При раздельном управлении этот конфликт решается вручную или сезонными переключениями, что противоречит самой идее автоматизации.

Перерасход энергоресурсов

Две независимые системы не способны согласовывать свои циклы. Котел может греть бойлер до 65 °C, когда дом пуст и никакого водоразбора не предвидится еще несколько часов. Или, наоборот, вся мощность котла уходит в радиаторы, а бойлер остывает, и когда семья вечером одновременно включает душ на двух этажах, система не справляется — начинается cascading failure, когда котел пытается догнать температуру, но уже не успевает, потому что разбор воды превышает мощность проточного нагрева.

При грамотной интеграции контроллер видит суммарную нагрузку и может принимать решения, которые физически невозможны при раздельной логике. Например, в период низкой активности отопления использовать избыточное тепло теплоносителя для предварительного подогрева воды в бойлере. Или сместить нагрев бойлера на ночной тариф, когда система отопления работает с минимальной мощностью, а теплопотери дома компенсируются по инерции. Без единого управления это ручная работа с таймерами, которая никогда не будет точной.

Сложность эксплуатации и отсутствие сценариев

Раздельное управление отсекает целый пласт логических сценариев, которые в современном доме должны быть базовыми, а не опциональными:

• «Утро». Котел должен заранее вывести бойлер на номинальную температуру и одновременно поднять температуру в теплых полах ванных комнат и кухни, но не перегревая спальни, где ночной режим еще актуален. Без интеграции вы либо греете все помещение по единому расписанию, либо жертвуете комфортом.
• «Отпуск». Система должна снизить отопление до дежурного режима, но при этом не дать воде в бойлере упасть ниже санитарного порога — и одновременно отключить чувствительность датчиков протечек в тех зонах, где конденсат или остаточная влажность могут вызвать ложное срабатывание.
• «Аварийная остановка». Если датчик протечки фиксирует падение давления в водопроводе, система должна не просто закрыть вводной клапан, но и немедленно снять нагрузку с котла, чтобы он не работал на пустой контур или не пытался греть бойлер, который уже потерял воду. На практике без интеграции эти два действия живут в разных логических мирах.

Физические основы интеграции: Гидравлика и теплообмен

Настоящая интеграция начинается не в контроллере и не в приложении на смартфоне, а в котельной — с того, как физически организованы потоки теплоносителя. Если гидравлическая схема собрана без понимания логики приоритетов, никакая автоматика не сможет это компенсировать.

Двухконтурные и трехконтурные схемы

В частных домах доминируют два подхода, и важно понимать, какой из них дает пространство для интеграции:

1. Двухконтурный котел. Внутри одного корпуса находятся два теплообменника — первичный контур отопления и пластинчатый теплообменник ГВС, который нагревается проточной водой при открытии крана. Логика котла жесткая: приоритет всегда у ГВС, и при водоразборе котел переключает трехходовой клапан внутри себя, временно отключая контур отопления. Это создает характерную пульсацию температуры, особенно заметную на теплых полах с их инерцией. Интеграция с внешним контроллером возможна, но ограничена: вы не можете перераспределять потоки независимо от заводской автоматики котла, только подстраиваться под нее.
2. Одноконтурный котел с внешним бойлером. Котел греет теплоноситель для системы отопления, а бойлер косвенного нагрева использует этот же теплоноситель через отдельный контур и теплообменник. Именно эта схема является идеальной платформой для интеграции: вы получаете полный контроль над тем, в какой момент и с какой температурой теплоноситель подается в змеевик бойлера, а когда — в радиаторы или теплые полы.

Роль трехходового клапана

Трехходовой клапан с сервоприводом — это тот элемент, который физически реализует приоритет и перераспределение тепла. В схеме с одноконтурным котлом и бойлером он работает как терминатор потока: при сигнале от контроллера сервопривод поворачивает заслонку, и горячий теплоноситель направляется либо в змеевик бойлера, либо в контур отопления.

В отличие от простого термостатического клапана, который ориентируется только на температуру корпуса, сервопривод управляется логическим сигналом, что позволяет строить сложные алгоритмы — например, частичный подмес теплоносителя или работа по расписанию с учетом погодозависимой автоматики. При этом важно понимать гидравлический нюанс: если трехходовой клапан не закрывается полностью, происходит постоянный паразитный подмес, и бойлер не добирает мощность, а теплый пол недополучает тепло — обе системы работают вполсилы.

Таблица: Сравнение подходов к управлению

Архитектура единой системы управления: От датчиков до хаба

Интегрированная система — это три функциональных уровня, которые должны быть согласованы не только логически, но и физически: датчики должны опрашиваться с частотой, которая позволяет реагировать на изменения быстрее, чем инерция теплых полов или бойлера, а исполнительные механизмы должны иметь достаточное быстродействие.

1. Сенсорный уровень (Датчики и измерители)

Без точных данных система слепа. Что вам потребуется:

• Датчики температуры в бойлере. Минимально — штатный погружной датчик, но лучше продублировать его накладным датчиком на выходном патрубке ГВС. Это позволяет отслеживать реальную температуру воды на выходе, а не в середине бака, где показания могут запаздывать на 10–15 минут.
• Датчики температуры в отоплении. На подающем и обратном коллекторах. Разница между подачей и обраткой — это прямой показатель того, насколько эффективно система отдает тепло помещению. Если дельта слишком мала, циркуляция избыточна и насос работает впустую.
• Датчики протечек воды. Устанавливаются не для красоты, а в точках с максимальной вероятностью аварии: под бойлером, под ванной и душевыми поддонами, в котельной, в кухонном модуле, где проходят соединения гибкой подводки. Датчики, фиксирующие падение давления в системе, работают быстрее, чем контактные, и могут предотвратить серьезное затопление еще до того, как вода достигнет пола.
• Датчики потока воды. Критически важный компонент для предсказательного нагрева. Если контроллер знает, что расход воды увеличился, он может начать поднимать температуру в бойлере или переключать клапан за несколько минут до того, как пользователь почувствует падение температуры.
• Датчики температуры воздуха в помещениях. Они дают обратную связь для контура отопления. Без них система работает по температуре теплоносителя, что не учитывает солнечный нагрев, открытые окна или тепловыделение от бытовой техники.

2. Логический уровень (Контроллер и Хаб)

Центральный процессор может быть реализован несколькими способами, и выбор зависит от того, насколько глубокую интеграцию вы планируете:

• Специализированный контроллер котла. Производители современного оборудования все чаще встраивают логику управления бойлером и отоплением в одну платформу. Это удобно, но создает vendor lock-in: если через несколько лет вы захотите добавить устройства другого производителя, совместимость может быть ограничена.
• Универсальный хаб умного дома. Решения на базе Home Assistant или аналогичных платформ дают максимальную гибкость. Вы получаете возможность писать сценарии любой сложности, включая перекрестные взаимодействия между отоплением, ГВС, системой безопасности и климат-контролем.

Критический нюанс: какой бы контроллер вы ни выбрали, он должен управлять сервоприводами и насосами через сухие контакты или цифровые интерфейсы. Если контроллер может только «видеть» температуру, но не может физически переключить клапан, это мониторинг, а не автоматизация.

3. Управляющий уровень (Исполнительные устройства)

• Трехходовой клапан с сервоприводом. Выбирайте с временем переключения не более 30–60 секунд — иначе бойлер будет успевать остывать при переключении. Сервопривод должен иметь обратную связь (концевой контакт), чтобы контроллер знал реальное положение заслонки.
• Циркуляционный насос бойлера. Отдельный насос на контуре загрузки бойлера — это не роскошь, а необходимость при расстоянии от котла до бойлера более 3–4 метров. Без него гравитационная циркуляция не обеспечит достаточной скорости теплообмена.
• Циркуляционный насос отопления. Должен поддерживать регулировку скорости (PWM или аналоговое управление), чтобы контроллер мог снижать расход при частичной тепловой нагрузке.
• Умные термостаты. На радиаторах или коллекторах теплых полов — с возможностью удаленной установки температуры и, желательно, с датчиком открытого окна.
• Умные клапаны подачи воды. Шаровые краны с электроприводом на вводе в дом и на ответвлениях — быстродействие здесь важнее точности позиционирования.

Пошаговая инструкция: Как реализовать интеграцию

Ниже — практический алгоритм, который предполагает, что у вас уже есть базовое оборудование, и вы двигаетесь в сторону автоматизации.

Шаг 1: Анализ текущей гидравлики

Откройте паспорт котла и найдите гидравлическую схему. Определите:

• Одноконтурная или двухконтурная компоновка.
• Наличие выделенного контура для подключения бойлера.
• Диаметр патрубков и резьбовые соединения, чтобы сразу понимать, какие клапаны и фитинги потребуются для подключения сервопривода.

Практический вывод: если у вас двухконтурный котел, интеграция будет неполной — вы сможете добавить датчики и сценарии, но физическое перераспределение теплоносителя останется под управлением внутренней автоматики котла. Если одноконтурный с внешним бойлером — это правильная отправная точка.

Шаг 2: Установка необходимых датчиков

Монтируйте датчики температуры с учетом тепловой инерции. Погружной датчик в гильзе бойлера показывает температуру с задержкой 5–10 минут в зависимости от объема бака. Для компенсации поставьте накладной датчик на выходе ГВС — он реагирует на изменение протока практически мгновенно.

Важно: датчики протечек с радиоканалом (Zigbee, Z-Wave) ставьте с учетом экранирования металлическими конструкциями. Если датчик лежит под чугунной ванной, сигнал может не дойти до хаба — проверьте уровень сигнала до окончательной фиксации.

Шаг 3: Подключение сервоприводов и насосов

Трехходовой клапан с сервоприводом устанавливается на подающем трубопроводе после котла, до разветвления на контуры отопления и бойлера. Направляйте порты так, чтобы в одном положении поток шел в змеевик бойлера, в другом — в коллектор отопления.

Типовая ошибка: неправильная калибровка крайних положений сервопривода. Если клапан не закрывается до упора, происходит постоянный переток теплоносителя в оба контура одновременно. При работающем отоплении это снижает температуру подачи на радиаторы, при нагреве бойлера — затягивает время выхода на режим.

Шаг 4: Настройка логики в контроллере

Здесь вы задаете условия и пороги. Пример на псевдокоде:

ЕСЛИ температура_бойлера < 55°C И время_суток = утро/вечер:
    УСТАНОВИТЬ приоритет_ГВС = истина
    ПЕРЕКЛЮЧИТЬ трехходовой_клапан на бойлер
    ВКЛЮЧИТЬ насос_бойлера
ИНАЧЕ ЕСЛИ температура_бойлера >= 62°C:
    УСТАНОВИТЬ приоритет_ГВС = ложь
    ПЕРЕКЛЮЧИТЬ трехходовой_клапан на отопление
    ВЫКЛЮЧИТЬ насос_бойлера

Добавьте гистерезис: разница между включением и выключением должна быть не менее 5–7 °C, иначе клапан будет дергаться каждые несколько минут, а сервопривод и насос выработают ресурс за сезон.

Шаг 5: Тестирование и калибровка

После запуска проведите нагрузочное тестирование:

1. Откройте два крана горячей воды одновременно и засеките время, за которое система переключается в режим приоритета ГВС. Оно должно быть меньше, чем тепловая инерция теплообменника.
2. Имитируйте протечку, замкнув контакты датчика — проверьте, что клапан подачи воды закрывается, а котел переходит в безопасный режим.
3. Через час работы измерьте температуру на обратке теплых полов и сравните с расчетной — отклонение больше 5 °C указывает на неправильную настройку смесительного узла или недооцененное гидравлическое сопротивление.

Типовые ошибки и важные нюансы при интеграции

Многолетняя практика пусконаладки показывает, что проблемы почти всегда связаны не со сложностью оборудования, а с игнорированием гидравлических и термодинамических нюансов.

1. Игнорирование гидравлического сопротивления

Когда вы добавляете в систему трехходовой клапан и дополнительный контур бойлера, вы увеличиваете общее сопротивление сети. Если насос не обеспечивает необходимый напор, скорость теплоносителя падает, и теплообмен в бойлере становится неэффективным: вода греется медленно, а разница температур между подачей и обраткой оказывается минимальной, что вводит автоматику котла в заблуждение.

Решение: перед монтажом дополнительного оборудования сделайте гидравлический расчет или хотя бы убедитесь, что насос имеет запас по напору. Установите балансировочный клапан на контуре бойлера — он позволит точно дозировать расход через змеевик и не отбирать лишнюю мощность у отопления.

2. Неверная настройка приоритетов

Заводская логика многих контроллеров ставит ГВС выше отопления всегда. Зимой это приводит к тому, что во время длительного водоразбора (например, несколько человек принимают душ последовательно) контур отопления остывает настолько, что для восстановления температуры теплых полов требуется несколько часов.

Решение: программно задайте сезонный профиль приоритетов. С октября по март приоритет у отопления с периодическим прогревом бойлера. С апреля по сентябрь — обратная логика. Умный приоритет может дополнительно учитывать температуру в самом холодном помещении: если она опускается ниже порога, система временно возвращает теплоноситель в контур отопления.

3. Отсутствие датчиков протечек

Без этого компонента все разговоры об интеграции теряют смысл в аварийной ситуации. Если котел продолжает греть бойлер, а вода уже ушла через прорыв трубы, вы получаете перегрев теплообменника, срабатывание аварийного термостата и потенциально — выход из строя ТЭНа или змеевика.

Решение: датчики протечек с контролем давления на вводе и поэтажной разводке. При падении давления на 0.5–1.0 бар относительно номинала контроллер должен закрыть вводной клапан и отключить циркуляционные насосы, а не ждать, пока вода достигнет контактного датчика на полу.

4. Использование «умных» термостатов без интеграции

Умная термоголовка на радиаторе, которая не обменивается данными с контроллером котла, работает против системы. Она может перекрыть поток теплоносителя, создав избыточное давление в других контурах, или заставить котел тактовать — включаться и выключаться каждые несколько минут, что сокращает ресурс горелки.

Решение: термостаты, клапаны и датчики должны быть в одной сети (Zigbee, Z-Wave или проводной шине) и подчиняться единой логике. Изолированные умные устройства в инженерной системе — это источник хаоса, а не комфорта.

5. Пересмотр температуры в бойлер

Желание выставить 80 °C «про запас» приводит к нескольким негативным последствиям: ускоренное образование накипи на теплообменнике (особенно при жесткой воде), риск ожога при пользовании смесителем без термостатического клапана, перерасход энергии на поддержание высокой температуры в режиме ожидания.

Решение: оптимальный диапазон — 60–65 °C. Этого достаточно для комфортного ГВС и периодической термической дезинфекции (один раз в неделю кратковременный подъем до 70 °C для уничтожения бактерий).

Чек-лист: Что нужно проверить перед запуском

Перед тем как активировать систему, пройдите этот чек-лист:

• [ ] Гидравлика: Трехходовой клапан установлен и подключен?
• [ ] Датчики: Датчики температуры в бойлер и отоплении работают?
• [ ] Датчики протечки: Установлены и подключены к контроллеру?
• [ ] Насосы: Насосы бойлера и отопления управляются контроллером?
• [ ] Логика: Алгоритм приоритетов (ГВС/Отопление) настроен?
• [ ] Защита: Настроены лимиты температуры (максимум 65°C в бойлер)?
• [ ] Тест: Система прошла тест на открытие смесителя и реакцию на протечку?
• [ ] Связь: Все устройства стабильно связаны с хабом (Wi-Fi/Zigbee)?

FAQ: Ответы на частые вопросы

Вопрос: Можно ли интегрировать системы, если у меня старый котел?
Ответ: Да, но с оговорками. Старый котел без цифрового интерфейса работает как источник тепла, а внешний контроллер берет на себя всю логику: управление трехходовым клапаном, насосами, датчиками. По сути, вы добавляете слой автоматизации поверх существующей гидравлики. Единственное ограничение — вы не можете динамически менять мощность горелки или температуру подачи с контроллера, только включать и выключать котел по комнатному термостату или датчику температуры теплоносителя.

Вопрос: Нужен ли специальный хаб для интеграции?
Ответ: Если у вас котел со встроенным Wi-Fi и возможностью подключения внешнего датчика бойлера, он может справиться с базовой интеграцией самостоятельно. Но как только вы хотите добавить датчики протечек, умные радиаторные головки другого производителя или связать отопление с охранной системой — универсальный хаб становится необходимостью. Home Assistant в этом смысле дает максимальную свободу, но требует времени на настройку.

Вопрос: Как система реагирует на протечку воды?
Ответ: При фиксации протечки (датчик подает сигнал) контроллер автоматически:
1. Отключает умный клапан подачи воды.
2. Отключает циркуляционный насос отопления.
3. Снижает мощность котла (или отключает его, если это безопасно).
4. Отправляет уведомление владельцу.

Вопрос: Что делать, если система «дергается» (часто переключается)?
Ответ: Увеличьте задержку переключения режимов в настройках контроллера. Также проверьте, нет ли утечек теплоносителя или неправильной настройки температуры отключения.

Вопрос: Можно ли использовать эту систему для теплых полов и радиаторов одновременно?
Ответ: Да, это стандартный сценарий. Контроллер управляет насосными группами и клапанами разных контуров, поддерживая в теплых полах 35–45 °C, а в радиаторах — 55–65 °C. Для этого потребуется смесительный узел на контуре теплых полов, но логика приоритетов остается общей.

Вопрос: Сколько стоит такая интеграция?
Ответ: Стоимость зависит от оборудования. В среднем:
– Датчики протечки и температуры: 3000–5000 руб.
– Трехходовый клапан с сервоприводом: 4000–7000 руб.
– Контроллер (хаб): 5000–15000 руб.
– Монтаж и настройка: 10000–20000 руб.
Общая стоимость: от 25 000 до 50 000 руб.

Вывод: Интеграция — это фундамент современного умного дома

Интеграция отопления и горячего водоснабжения — это не опция, а инженерная необходимость для дома, который проектируется с прицелом на ресурсосбережение, безопасность и реальный комфорт. Вы получаете не просто удобное приложение, а систему, которая принимает решения быстрее и точнее, чем человек: когда нужно подогреть бойлер, когда отдать приоритет теплым полам, когда экстренно перекрыть воду и остановить котел.

Главное, что стоит запомнить: умный дом начинается с гидравлики. Если схема собрана без учета интеграции, никакой хаб не исправит физику. Но если гидравлика спроектирована правильно, а датчики и сервоприводы работают в единой логической сети — система живет своей жизнью, подстраиваясь под погоду, привычки жильцов и аварийные ситуации без постоянного вмешательства извне.

Это инвестиция не в гаджеты, а в надежность и снижение эксплуатационных расходов на весь срок службы дома. И окупается она не маркетинговыми обещаниями, а реальными цифрами в платежках и отсутствием звонков в аварийную службу.

Если вы чувствуете, что для настройки нужен опытный взгляд — привлекайте инженера, который понимает и гидравлику, и логику автоматизации. Потому что ошибка в настройке трехходового клапана или датчика протечки стоит дороже, чем сам монтаж.
