Балансировка системы отопления: как настроить контуры и сэкономить тепло

Когда котел работает на полную мощность, а в детской всё равно холодно, зато в ванной — настоящие тропики, дело почти никогда не в мощности оборудования. Проблема в гидравлике: вода, как и любой теплоноситель, идёт по пути наименьшего сопротивления. Если контуры не уравновешены, короткий участок (например, полотенцесушитель или радиатор в маленьком санузле) будет перегреваться, а длинная ветка тёплого пола в гостиной останется едва тёплой. В результате вы либо пересушиваете воздух в одних комнатах, либо постоянно добавляете температуру на котле, сжигая лишний газ или электричество.

Балансировка системы отопления — это не «подкрутить вентиль наугад», а инженерная процедура, которая выравнивает расходы теплоносителя по всем контурам в соответствии с проектными значениями. Без неё насос работает в неоптимальном режиме, автоматика путается, а счета за отопление растут. Я проектировал и налаживал десятки систем — от простых радиаторных до коллекторных с тёплыми полами и погодозависимой автоматикой, и везде балансировка была тем фундаментом, на котором держится и комфорт, и экономичность. В этой статье разберём, как устроена гидравлика, какие методы балансировки существуют, как выполнить настройку своими руками и какие ошибки чаще всего допускают даже опытные монтажники.

Что такое балансировка системы отопления и почему она критически важна

Балансировка — это гидравлическое выравнивание, при котором через каждый отопительный прибор или контур проходит строго расчётный объём теплоносителя. В идеале разница температур между подающей и обратной трубой (ΔT) должна быть одинаковой для всех потребителей тепла. На практике это означает, что мы искусственно добавляем сопротивление в коротких и «лёгких» петлях, чтобы заставить воду идти в длинные и гидравлически нагруженные участки.

Если этого не сделать, система работает стихийно, подчиняясь лишь законам физики. Последствия предсказуемы:

1. Неравномерный прогрев. В ближних к коллектору комнатах температура может достигать 26–28°C, а в дальних — опускаться до 18°C. Это не только дискомфорт, но и риск для здоровья, особенно если в доме есть маленькие дети или пожилые люди.
2. Энергетические потери. Чтобы компенсировать холод в дальней спальне, вы поднимаете температуру подачи. Ближние помещения при этом перегреваются, и вы начинаете приоткрывать окна или прикрывать вентили. Котёл работает с избыточной мощностью, расход топлива растёт на 15–25%.
3. Повышенный шум. В перегруженных коротких контурах скорость потока может превышать допустимые 0,5–0,7 м/с. Появляются шумы в трубах и радиаторах, особенно заметные ночью. В системах с термостатическими клапанами это ещё и провоцирует автоколебания — клапан то открывается, то закрывается с характерным стуком.
4. Риск аварий. Локальные перегревы при высоком давлении способны деформировать трубы из сшитого полиэтилена, вызвать течь на фитингах или даже разрыв секции радиатора. Кроме того, насос, постоянно работающий на закрытые балансировочные вентили без перепускного клапана, быстро выходит из строя.

Как работает гидравлика в системе отопления

В основе всего — закон Бернулли и банальное правило: вода течёт туда, где меньше сопротивление. В закрытой системе с циркуляционным насосом каждый контур обладает своим гидравлическим сопротивлением, которое складывается из длины трубы, её диаметра, количества поворотов, фитингов и типа отопительного прибора. Например, контур тёплого пола длиной 80 метров с шагом укладки 150 мм имеет сопротивление порядка 15–20 кПа, а короткий радиаторный контур с парой колен — всего 3–5 кПа. Без балансировки насос будет гнать весь поток именно в этот радиатор, а в петли тёплого пола попадёт лишь остаточный объём.

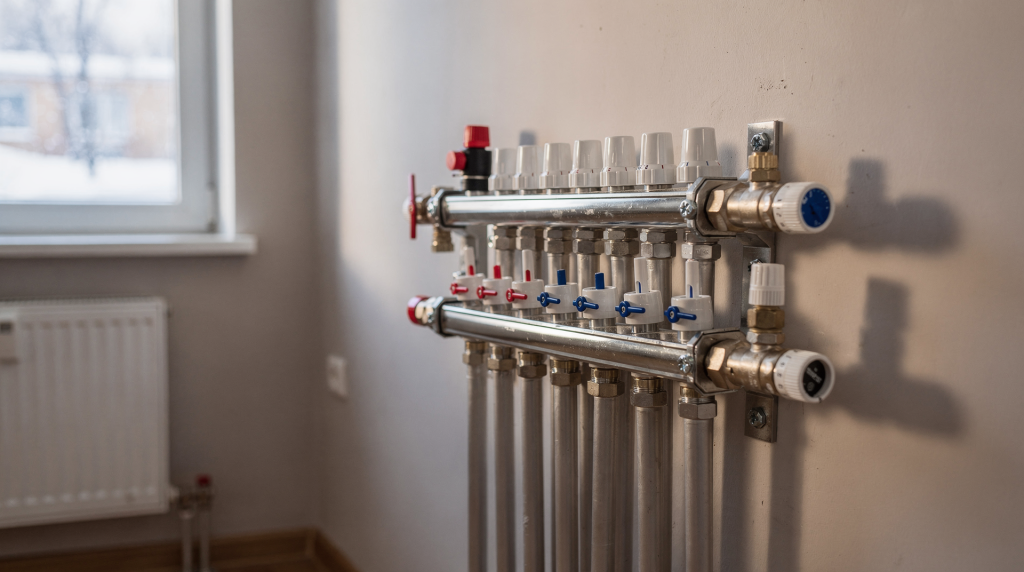

В коллекторных системах ситуация усугубляется: гребёнка раздаёт воду на множество независимых петель, каждая со своей длиной и нагрузкой. Если не установить на коллекторе балансировочные клапаны (или не настроить встроенные расходомеры), насос будет работать практически вхолостую, перегревая ближайшие контуры и не дотягивая до дальних. Именно поэтому балансировка — это не опция, а обязательный этап пусконаладки любой современной системы отопления.

Основные методы балансировки: от ручного вентилирования до умной автоматизации

Выбор метода зависит от сложности системы, бюджета и желания вникать в настройки. Рассмотрим три основных подхода, которые покрывают 95% реальных ситуаций.

1. Ручная балансировка с помощью вентилей

Самый доступный способ, который применяется в большинстве частных домов. Используются балансировочные клапаны (иногда с измерительными ниппелями для подключения дифференциального манометра) или обычные регулировочные вентили на коллекторе. Если специальных клапанов нет, можно работать термостатическими головками, переведёнными в режим ручной настройки.

Как это работает: вы вручную прикрываете вентиль на коротком контуре, создавая дополнительное сопротивление. Вода вынужденно перераспределяется в пользу длинных петель. Процесс итерационный: запустили систему, дождались стабилизации температуры, измерили ΔT на каждом контуре, подкорректировали вентили, снова подождали. Обычно требуется 3–4 цикла.

Плюсы: минимальные затраты на оборудование, можно выполнить самостоятельно без специальных приборов (хотя с термометром точность выше).

Минусы: трудоёмкость — настройка может занять несколько часов; результат зависит от опыта; при изменении внешней температуры баланс может «плыть», особенно если нет термостатических головок.

2. Автоматическая балансировка с помощью термостатических клапанов

Здесь на каждом радиаторе или контуре устанавливаются термостатические клапаны с термоголовками, которые реагируют на температуру воздуха в помещении. Если в комнате становится слишком тепло, клапан прикрывается, уменьшая расход через прибор. Это позволяет динамически поддерживать баланс, но с оговоркой: термоголовка регулирует теплоотдачу конкретного прибора, а не гидравлическую увязку всей системы. Без предварительной ручной настройки на коллекторе или стояках перераспределение потоков всё равно будет неравномерным.

Плюсы: автоматическая подстройка под теплопоступления (солнце, бытовая техника, гости); энергосбережение за счёт исключения перегревов; комфортная стабильная температура.

Минусы: более высокая стоимость; необходимость правильного монтажа (головка не должна находиться в нише или за шторой); при низком качестве термоголовок возможен гистерезис и залипание клапана.

3. Умная балансировка с помощью датчиков протечек и контроллеров

Современный подход, который подразумевает комплексную автоматизацию. В основе — сервоприводы на коллекторе, управляемые контроллером по сигналам от комнатных термостатов или датчиков температуры. Контроллер анализирует данные со всех помещений и динамически изменяет положение клапанов, а также может управлять насосом и температурой подачи (погодозависимое регулирование). Датчики протечек здесь выполняют скорее защитную функцию: при обнаружении утечки они перекрывают подачу воды на весь дом или отдельный контур, предотвращая аварию, но непосредственно в балансировке не участвуют.

Плюсы: максимальная точность и энергоэффективность (экономия до 20% по сравнению с несбалансированной системой); полная автоматизация — пользователь задаёт желаемую температуру в каждой комнате, всё остальное делает автоматика; интеграция в умный дом.

Минусы: высокая стоимость оборудования и монтажа; сложность первичной настройки; зависимость от стабильности электропитания и связи (если контроллер облачный).

Сравнительная таблица методов балансировки

Пошаговая инструкция: как самостоятельно настроить контуры отопления

Эта инструкция подходит для коллекторной разводки с установленными балансировочными клапанами или расходомерами. Перед началом убедитесь, что система полностью заполнена и развоздушена — воздушные пробки искажают все измерения.

Шаг 1: Подготовка системы и инструментов

Вам понадобятся:

• Регулирующие вентили: убедитесь, что на каждом контуре коллектора есть возможность регулировки (балансировочный клапан или встроенный расходомер с настройкой).
• Измерительные приборы: контактный термометр для труб (или инфракрасный пирометр с поправкой на коэффициент эмиссии — на блестящих медных трубах он может врать). Манометр для контроля давления.
• Инструменты: шестигранный ключ или отвёртка под регулировочный винт, блокнот для записей.
• Безопасность: работу проводите при отключённом котле и сброшенном до 1–1,5 бар давлении, чтобы случайно не сорвать фитинги.

Шаг 2: Отключение всех контуров и запуск системы

Полностью закройте все балансировочные вентили на коллекторе. Запустите котёл и дождитесь, пока температура подачи достигнет рабочего значения (обычно 60–70°C, но для тёплых полов не выше 45°C). Затем откройте вентиль на самом коротком контуре (например, ванная) примерно на 50% и дайте системе поработать 10–15 минут для стабилизации.

Шаг 3: Проверка температуры и давления

Измерьте температуру на подающей и обратной трубе каждого контура. Запишите разницу (ΔT). Для радиаторных систем оптимальная ΔT составляет 7–9°C, для тёплых полов — 5–7°C. Проверьте давление: в холодном состоянии оно должно быть около 1,5 бар, при нагреве может подняться до 2–2,5 бар — это нормально, если работает расширительный бак.

Шаг 4: Регулировка вентилей

Если ΔT на каком-то контуре слишком большая (например, 15°C), значит, расход мал — нужно приоткрыть вентиль. Если ΔT меньше 3–4°C, расход избыточен — вентиль прикрывают. Корректировку выполняйте плавно, не более чем на 10–15% за один шаг, и после каждого изменения ждите 10–15 минут. Ориентируйтесь на то, чтобы ΔT всех контуров была примерно одинаковой.

Шаг 5: Повторная проверка и корректировка

После настройки всех вентилей дайте системе поработать ещё 20–30 минут и повторите измерения. Обычно требуется 2–3 итерации, чтобы поймать баланс. Если в системе есть автоматический перепускной клапан, убедитесь, что он не открывается при полностью открытых контурах — иначе насос будет гонять воду по байпасу, снижая эффективность.

Шаг 6: Финальная проверка и документирование

Проверьте температуру воздуха в каждой комнате — разница между помещениями не должна превышать 1,5–2°C. Запишите итоговые положения вентилей (количество оборотов от закрытого состояния) для каждого контура. Эти данные пригодятся, если после ремонта или замены насоса потребуется восстановить настройки.

Чек-лист: что проверить перед балансировкой системы отопления

Перед тем как браться за регулировку, пройдитесь по этому списку — он убережёт от лишней работы и ошибок.

Подготовка системы

• Все вентили на коллекторе открыты полностью (исходное положение перед началом балансировки).
• Котёл запущен и работает в штатном режиме, без ошибок.
• Давление в системе находится в пределах 1,5–2,5 бар (для холодного состояния).
• Температура подачи соответствует проектной (для радиаторов 60–70°C, для тёплых полов 35–45°C).
• Все автоматические воздухоотводчики исправны, ручные краны Маевского проверены — воздуха в системе нет.
• Расширительный бак исправен (давление в воздушной камере должно быть на 0,2–0,3 бар ниже статического давления системы).

Инструменты и оборудование

• Контактный термометр или пирометр с известной поправкой на материал трубы.
• Манометр (если нет встроенного в котел).
• Шестигранник или ключ для балансировочных клапанов.
• Отвёртка, фонарик.
• Блокнот или приложение для записей.

Безопасность

• Котёл выключен перед началом манипуляций с вентилями под давлением.
• Давление снижено до безопасного уровня (1–1,5 бар).
• Рабочая зона освещена, доступ к коллектору свободен.
• Все инструменты исправны, без повреждений изоляции.
• Вы знаете, где находится аварийный выключатель котла и как быстро перекрыть подачу газа/электричества.

Проверка контуров

• Все контуры подключены к соответствующим выходам коллектора.
• На каждом контуре установлен балансировочный клапан или расходомер с возможностью фиксации настройки.
• Трубы не имеют резких перегибов, радиус изгиба соответствует минимально допустимому для данного материала.
• Радиаторы и петли тёплого пола не завоздушены, не забиты отложениями (при подозрении — промывка).
• Все соединения герметичны, следов протечек нет.

Типичные ошибки при балансировке и как их избежать

Даже опытные монтажники иногда допускают промахи, которые сводят на нет все усилия. Вот самые частые.

Ошибка 1: Регулировка вентилей без измерения температуры

Настройка «на глаз» — верный способ получить дисбаланс. Без замеров ΔT вы не знаете, сколько тепла реально снимает контур. Всегда используйте термометр, фиксируйте показания до и после регулировки.

Ошибка 2: Излишнее закрытие вентилей

Желая побыстрее убавить поток на коротком контуре, некоторые закручивают вентиль почти до нуля. В результате контур запирается, а насос начинает работать на закрытую задвижку, перегреваясь. Закрывайте постепенно, контролируя, чтобы расход не упал ниже минимально допустимого для данного контура (обычно не менее 30% от номинала).

Ошибка 3: Пренебрежение разницей температур

Ориентация только на температуру воздуха в комнате без учёта ΔT приводит к тому, что система работает с перерасходом энергии. Например, если ΔT на всех контурах 2–3°C, значит, теплоноситель пролетает слишком быстро, не успевая отдать тепло — вы греете обратку. Оптимальная ΔT — ваш главный ориентир.

Ошибка 4: Балансировка без учёта внешних факторов

Настройка, выполненная в межсезонье при +10°C на улице, может оказаться неадекватной в морозы -20°C. Если нет погодозависимой автоматики, балансировку лучше проводить при средней температуре отопительного периода. В идеале — повторить процедуру при разных уличных температурах и найти компромиссное положение вентилей.

Ошибка 5: Неучёт длины контуров

Самая грубая ошибка — считать, что все контуры одинаковы. Короткий контур (до 40 м) требует значительно большего дросселирования, чем длинный (80–100 м). Если этого не сделать, весь поток уйдёт в короткий. Всегда сопоставляйте длины петель и начинайте балансировку с самого длинного контура, постепенно переходя к более коротким.

Как умные датчики и контроллеры помогают автоматизировать балансировку

В хорошо спроектированной системе умного дома балансировка перестаёт быть рутинной операцией. Она становится динамической и непрерывной благодаря связке сервоприводов, комнатных термостатов и центрального контроллера.

Умные датчики протечек

Их основная задача — безопасность. Установленные на коллекторе или в сантехнических шкафах, они при обнаружении воды мгновенно подают сигнал на контроллер, который перекрывает подачу теплоносителя через электроприводной шаровый кран. К балансировке это имеет косвенное отношение: предотвращение аварий сохраняет настройки системы, но не регулирует потоки. Тем не менее, в продвинутых системах датчики протечек могут быть интегрированы в логику работы: например, при срабатывании в одном контуре автоматика может перераспределить потоки в остальные, чтобы не останавливать отопление полностью.

Умные контроллеры отопления

Контроллер получает данные от комнатных термостатов, датчиков температуры подачи и обратки, уличного датчика и управляет сервоприводами на коллекторе. Он может не только поддерживать заданную температуру в каждом помещении, но и оптимизировать работу насоса (изменять скорость), смесительного узла и котла. Например, если все термостаты закрыты, контроллер снижает обороты насоса или вовсе отключает его, экономя электроэнергию. При этом балансировка выполняется автоматически: сервоприводы постоянно подстраивают расход под текущую тепловую нагрузку.

Умные термостаты

Комнатные термостаты с протоколом связи (Z-Wave, Zigbee, Wi-Fi) передают контроллеру точные значения температуры и влажности. На основе этих данных алгоритм рассчитывает необходимый расход для каждого контура и даёт команду сервоприводу. Это позволяет реализовать сценарии «ночной режим», «антизамерзание», «прогрев к приезду» без вмешательства человека. Важно, чтобы термостаты были установлены в репрезентативных точках — не на сквозняке, не за мебелью, иначе обратная связь будет искажена.

Пример работы умной системы

Рассмотрим дом с коллекторной разводкой тёплых полов и радиаторов. На каждом контуре установлен сервопривод, в комнатах — беспроводные термостаты. Уличный датчик фиксирует похолодание до -15°C. Контроллер анализирует: в гостиной температура упала на 0,5°C ниже уставки, в спальне — в норме. Он увеличивает расход через контур гостиной, приоткрывая сервопривод, и одновременно чуть повышает температуру подачи через смесительный узел. Через 20 минут температура в гостиной восстанавливается, расход возвращается к прежнему значению. Всё это происходит без участия человека, а экономия газа за счёт точного поддержания температуры достигает 15–20%.

FAQ: частые вопросы о балансировке системы отопления

1. Что такое балансировка системы отопления и зачем она нужна?
Балансировка — это гидравлическая настройка, обеспечивающая равномерное распределение теплоносителя по всем контурам. Она нужна для устранения перегревов и недогревов, снижения энергопотребления и защиты оборудования от перегрузок.

2. Как часто нужно выполнять балансировку системы отопления?
После первичной настройки при вводе системы в эксплуатацию повторная балансировка требуется при изменении конфигурации (добавлении/удалении контуров), замене насоса или при появлении заметной неравномерности прогрева. В среднем, если система стабильна, профилактическую проверку достаточно делать раз в 2–3 года.

3. Можно ли выполнить балансировку самостоятельно?
Да, при наличии базовых знаний и инструментов. Но если у вас сложная коллекторная система с тёплыми полами и погодозависимой автоматикой, лучше привлечь специалиста, который проведёт настройку с использованием дифференциального манометра и расчётом уставок.

4. Какие инструменты нужны для балансировки системы отопления?
Минимальный набор: термометр (контактный или пирометр), манометр, ключ для балансировочных клапанов, отвёртка, блокнот. Для профессиональной настройки используют измерительные приборы с ниппелями и дифференциальные манометры.

5. Что делать, если после балансировки система работает неэффективно?
Проверьте, не осталось ли воздуха в контурах, не забиты ли фильтры, правильно ли настроен перепускной клапан. Повторите замеры ΔT. Если проблема сохраняется, возможно, ошибка в гидравлическом расчёте — обратитесь к проектировщику.

6. Как умные датчики помогают в балансировке системы отопления?
Датчики протечек обеспечивают безопасность, а комнатные термостаты и сервоприводы под управлением контроллера автоматически регулируют расход в каждом контуре, поддерживая заданную температуру. Это и есть динамическая балансировка.

7. Какие ошибки чаще всего допускаются при балансировке системы отопления?
Основные: настройка без замеров температур, чрезмерное перекрытие вентилей, игнорирование ΔT, балансировка при нестабильной уличной температуре и неучёт длины контуров.

8. Как избежать ошибок при балансировке системы отопления?
Всегда измеряйте ΔT, вносите изменения малыми шагами, учитывайте длину и тип контуров, проводите настройку при средней температуре наружного воздуха и обязательно записывайте результаты.

9. Что делать, если система отопления не сбалансирована после установки?
Скорее всего, монтажники пропустили этап пусконаладки. Проверьте, установлены ли вообще балансировочные клапаны. Если да — выполните настройку по инструкции выше. Если нет — потребуется их монтаж.

10. Как умные термостаты помогают в балансировке системы отопления?
Они передают контроллеру точные данные о температуре в каждой комнате, на основе которых автоматика управляет сервоприводами, динамически перераспределяя потоки и поддерживая идеальный баланс без ручного вмешательства.

Вывод: балансировка как основа эффективного и комфортного отопления

Балансировка — это не техническая формальность, а фундамент, на котором держится и тепловой комфорт, и экономичность. Без неё даже самый дорогой конденсационный котёл и высокоточные термостаты не спасут от перекосов температуры и завышенных счетов. Правильно настроенная гидравлика позволяет каждому контуру получать ровно столько тепла, сколько нужно, а насосу — работать в оптимальном режиме.

Из практики могу сказать: время, потраченное на тщательную балансировку, окупается в первый же отопительный сезон. А если дополнить систему погодозависимой автоматикой и сервоприводами, вы получите по-настоящему интеллектуальное отопление, которое само адаптируется к капризам погоды и вашему ритму жизни. Не пренебрегайте этим этапом — и ваш дом будет тёплым, тихим и экономичным.
